Segulkóðarar vs sjónkóðarar: Lykilmunur

Að velja á milli segulkóðara og sjónkóðara er ein mikilvægasta ákvörðunin í hvaða hreyfistýringarverkefni sem er, og það er sú ákvörðun sem verkfræðingar skjátlast oftar en þú bjóst við. Veldu ranga tækni og þú ert að horfa á ótímabærar bilanir, dýran niður í miðbæ eða kerfi sem einfaldlega getur ekki náð nákvæmni markmiðum sínum.

Þessi handbók ber saman segulkóðara og sjónkóðara frá hagnýtu iðnaðarsjónarhorni. Þú munt skilja hvernig þeir virka, hvar þeir standa sig best og hvernig á að velja rétta kóðara fyrir vélina þína, sjálfvirknikerfi eða OEM verkefni.

Hvers vegna val á kóðara skiptir máli fyrir vélina þína

Kóðari er ekki bara lítill endurgjöf hluti. Það segir stjórnkerfinu þínu staðsetningu, hraða eða stefnu hreyfingar. Ef kóðamerkið verður óstöðugt getur vélin þín misst nákvæmni staðsetningar, búið til villur eða jafnvel stöðvast óvænt.

Fyrir tækjaframleiðendur getur þetta orðið stærra vandamál en kóðarinn sjálfur. Lélegt val um kóðara getur leitt til:

• Meiri niðurtími vélarinnar
• Hærri viðhaldskostnaður
• Óstöðug hreyfistýring
• Staðsetningarvillur
• Styttri endingartími
• Fleiri kvartanir eftir-sölu

Hvað er segulkóðari?

A segulkóðaraskynjar snúnings- eða línulega stöðu með því að skynja breytingar á segulsviði. Kjarnahlutirnir eru einfaldir: varanlegur segull (venjulega sívalur, festur við snúningsskaftið) og segulskynjari, oftast Hall effect skynjari eða segulmagnaðir (MR) frumefni.

Þegar skaftið snýst snýst segulsviðið með honum. Skynjarinn les stöðugt breytta dreifingu sviðsins og breytir því í rafmerki sem táknar staðsetningu, hraða eða stefnu.

Helstu byggingarhlutar

• Varanlegur segull (festur við skaftoddinn eða innbyggður í segulhring)
• Hall frumefni eða anisotropic segulmagnaðir (AMR) / risastór segulmagnaðir (GMR) skynjari
• Merkjavinnsla IC
• Úttaksviðmót

Vegna þess að skynjunin er algjörlega snertilaus, án líkamlegrar snertingar á milli seguls og skynjara, hafa segulkóðarar í eðli sínu langan endingartíma, sérstaklega í umhverfi þar sem ryk, olía eða raki myndi eyðileggja sjónkerfi.

Hvað er sjónkóðari?

Sjónkóðari skynjar stöðu með því að nota ljós. Ljósgjafi (LED) skín í gegnum eða endurkastast af nákvæmni-ætaðri kóðahjóli (einnig kallaður diskur eða stafur) með gagnsæjum og ógegnsæjum hluta. Ljósskynjari á hinni hliðinni les ljóspúlsana þegar diskurinn snýst og breytir kveikja/slökkva mynstrinu í staðsetningargögn.

Tveir helstu sjónfræðilegir arkitektúrar eru til:

Sendandi (í gegnum-geisla):LED skín í gegnum raufar sem eru greyptar í diskinn. Hefðbundin hönnun; framúrskarandi nákvæmni.

Hugsandi:LED ljós skoppar af munstraðri endurskinsskífu aftur til skynjarans. Fyrirferðarmeiri; æ algengari í nýrri hönnun.

Helstu byggingarhlutar

• LED ljósgjafi
• Nákvæmniskóðahjól (gler, málmur eða plast)
• Ljósnema fylki
• Merkjastillingarrásir
• Úttaksviðmót

Mikilvæga takmörkunin er augljós af lýsingunni: sjónleiðin verður að vera skýr. Öll mengun, dropi af olíu, rykkorni eða þétting getur rýrt eða eyðilagt heilleika merkja.

Segulkóðarar vs ljóskóðarar: Samanburður hlið-við-hlið

Lykilmunur 1: Skynjunarreglan

Fyrsti stóri munurinn er hvernig kóðararnir tveir nema hreyfingu.

Segulkóðari les breytingar á segulsviði. Það þarf ekki ljós til að fara í gegnum hreinan disk eða vog. Þetta gerir það þolanlegra fyrir mengun við raunverulegar iðnaðaraðstæður.

Ljósleiðari er háður ljósflutningi eða endurkasti. Ef ryk, olía, óhreinindi eða vatn hindra sjónleiðina getur merkið orðið veikt eða rangt. Tilvísanir í iðnaði benda oft á að ljóskóðarar séu viðkvæmari fyrir mengun vegna þess að þeir treysta á sjónskynjun-af-sjón.

Fyrir hreinan búnað er þetta venjulega ekki vandamál. En fyrir vélar sem notaðar eru í rykugum, olíukenndum, blautum eða titrandi umhverfi, verður skynjunarreglan mjög mikilvæg.

Lykilmunur 2: Nákvæmni og upplausn

Optískir kóðarar bjóða venjulega upp á hærri upplausn og nákvæmni. Ef forritið þitt krefst mjög fínnar staðsetningar í hreinu umhverfi gæti sjónkóðari verið betri kosturinn.

Segulkóðarar ná ekki alltaf hæstu upplausn af hágæða sjónkóðara. Hins vegar hefur nútíma segulkóðaratækni batnað verulega. Fyrir margar iðnaðarvélar geta segulkóðarar veitt nægilega nákvæmni á meðan þeir bjóða upp á betri umhverfisþol.

Svo raunverulega spurningin er ekki einfaldlega:

Hvaða kóðari er nákvæmari?

Betri spurningin er:

Hversu mikla nákvæmni þarftu raunverulega og getur umritarinn viðhaldið þeirri nákvæmni í raunverulegu vinnuumhverfi þínu?

Ef vélin þín vinnur í hreinu herbergi eða nákvæmnistækjakerfi, gætu ljóskóðarar hentað. Ef vélin þín vinnur nálægt ryki, olíu, titringi, raka eða hitabreytingum gætu segulkóðarar skilað stöðugri-afköstum til lengri tíma.

Lykilmunur 3: Viðnám gegn ryki, olíu, raka og titringi

Þetta er einn mikilvægasti munurinn fyrir iðnaðarviðskiptavini.

Margar vélar virka ekki við fullkomnar rannsóknarstofuaðstæður. Þeir gætu staðið frammi fyrir:

• Málmryk
• Olíuþoka
• Feiti
• Vatnsgufa
• Raki utandyra
• Áfall
• Titringur
• Hitabreytingar

Við þessar aðstæður hafa segulkóðarar venjulega sterkari hagnýtan kost. Vegna þess að skynjarinn les segulsviðsbreytingar, hindrar venjuleg ryk- eða olíumengun ekki merkið á sama hátt og það getur haft áhrif á sjónkóðara.

Optískir kóðarar geta samt virkað vel þegar þeir eru rétt varnir, en mengun, titringur og þéttingarvandamál geta aukið hættuna á merkjavillum eða bilun. Sumar leiðbeiningar um kóðara vara sérstaklega við því að optískir kóðaradiskar geti orðið fyrir áhrifum eða skemmst af ryki, rusli, titringi og öðrum umhverfisþáttum.

Fyrir búnaðarframleiðendur þýðir þetta að segulkóðarar geta hjálpað til við að draga úr viðhaldsþrýstingi og bæta spennutíma vélarinnar í erfiðu umhverfi.

Lykilmunur 4: Viðhald og -langtímaáreiðanleiki

Viðhald er oft hunsað við val á kóðara, en það skiptir miklu í raunverulegri framleiðslu.

Ef sjónkóðari verður óhreinn gæti þurft að þrífa ljósleiðina. Ef diskurinn, skynjarinn eða þéttikerfið verður fyrir áhrifum getur vélin fundið fyrir óstöðugri endurgjöf, staðsetningarvillum eða niður í miðbæ.

Segulkóðarar þurfa venjulega minna viðhald í menguðu umhverfi. Ryk, olía og raki eru ólíklegri til að hindra skynjarann ​​í að lesa segulmynstrið. Þetta getur verið gagnlegt fyrir vélar sem eru erfiðar aðgengilegar, settar upp utandyra eða búist við að þær gangi í langan tíma með takmarkað viðhald.

Fyrir OEM framleiðendur er þetta einnig mikilvægt vegna þess að endanotendum er annt um áreiðanleika vélarinnar. Öflugri kóðari getur hjálpað til við að draga úr-vandamálum eftir sölu og bæta traust viðskiptavina á búnaðinum þínum.

Lykilmunur 5: Kostnaður og heildarkostnaður við eignarhald

Þegar þú berð saman segulkóðara og sjónkóðara skaltu ekki bara bera saman einingarverðið.

Optískur kóðari gæti verið -hagkvæmur í hreinu og einföldu forriti. En ef umhverfi þitt er erfitt gætir þú þurft auka þéttingu, sérstaka vernd, varkárari uppsetningu eða reglubundið viðhald. Þessi aukakostnaður getur aukið heildarkostnað við eignarhald.

Segulkóðari gæti verið verðmætari þegar forgangsverkefni þitt er stöðug frammistaða, minna viðhald og lengri endingartími við erfiðar aðstæður.

Fyrir iðnaðarviðskiptavini inniheldur raunkostnaðurinn:

• Kostnaður við kaup á kóðara
• Uppsetningarkostnaður
• Kostnaður við verndarvirki
• Viðhaldskostnaður
• Niðurtímakostnaður
• Skiptikostnaður
• Kostnaður eftir-þjónustu

Ef bilun í kóðara stöðvar vél eða framleiðslulínu getur niðurtíminn verið mun hærri en skynjarinn sjálfur.


Hvaða forrit henta hverri tækni?

Mismunandi forrit gera mismunandi kröfur um nákvæmni kóðara, endingu, þéttingu og viðhald, svo rétta valið fer eftir vinnuumhverfi þínu, uppbyggingu vélarinnar og langtímaáreiðanleikakröfum.

Veldu segulkóðara Hvenær

Umhverfi eins og stálmyllur, pappírsmyllur og timburvinnslustöðvar einkennast oft af stöðugum titringi, hitasveiflum, ryki og smurefnum. Í slíkum stillingum, hér myndi sjónkóðarakerfi þurfa að skipta oft út, en segulkóðarar veita áreiðanlega stöðu og hraða endurgjöf.


Farsíma- og útivistarbúnaður

Vélar eins og landbúnaðartæki, byggingarbílar, kranar og vindmyllur starfa oft við erfiðar veðurskilyrði og verða að þola útsetningu fyrir leðju, raka og höggálagi. Fyrir þessi forrit eru IP67/IP68 verndareinkunnir og titringsþol sem segulkóðarar bjóða upp á ekki aðeins valfrjálsir eiginleikar, heldur nauðsynlegar, ó-samningshæfar kröfur.


Bifreiða- og rafbílakerfi

Í dag eru yfir 35% nútíma bílaforrita með segulkóðara fyrir stöðu-skynjunaraðgerðir. Í rafknúnum ökutækjum (EV) geiranum gegna segulkóðarar ríkjandi hlutverki í hjálparkerfum, með forritum allt frá rafhlöðustýringu og inngjöfarstöðugreiningu til stýrishornsmælinga og mótorskiptastýringar (sérstaklega í kerfum þar sem styrkleiki er settur fram yfir algjöra nákvæmni).


Vélfærafræði (samskeyti)

Samvinnuvélmenni og iðnaðarvélfæraarmar njóta verulega góðs af fyrirferðarmiklu formstuðli og miklum áreiðanleika segulkóðara, sem gerir þá sérstaklega vel-hentuð fyrir samskeyti sem starfa undir miklu álagi og við lágan snúningshraða.

Lyftu- og loftræstikerfi

Í ljósi ákaflega miklar kröfur um langlífi vöru í þessum forritum, sem oft fela í sér rykugt vélrænt herbergisumhverfi og þörfina á að veita áreiðanlega staðsetningarviðbrögð yfir breitt hitastig, hafa segulkóðaralausnir orðið ákjósanlegur kostur.

Matar- og drykkjarvinnsla

Í krefjandi umhverfi sem krefst venjubundins háþrýstivatnsþvotta og hreinsunar með sótthreinsandi efnum eru skynjarar með IP68 verndareinkunn ábyrga. Segulkóðarar eru fullkomlega færir um að mæta þeim áskorunum sem slíkt rekstrarumhverfi býður upp á.


Nota ætti ljóskóðara í eftirfarandi aðstæðum

Optískir kóðarar eru betri kosturinn þegar forritið þitt krefst mjög mikillar upplausnar, nákvæmrar endurtekningarhæfni og stöðugrar notkunar í hreinu, vel-vernduðu umhverfi.

CNC vélar og vinnslustöðvar

Nákvæm útlínuvinnsla krefst mikillar upplausnar og mikillar endurtekningarhæfni. Optískir umritarar sem festir eru á línu- og snúningsása veita staðsetningarnákvæmni sem nauðsynleg er fyrir nákvæma þolvinnslu, að því tilskildu að innsiglað umhverfi vélbúnaðarins verndar kóðarann ​​á fullnægjandi hátt.

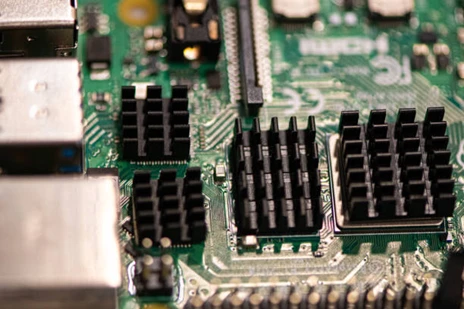

Hálfleiðaraframleiðsla

Meðhöndlun obláta, steinþrykkja og skoðunarkerfi krefjast allt undir -míkron staðsetningarnákvæmni. Aðeins sjónkóðarar (og í ákveðnum sérstökum tilfellum rafrýmdir kóðarar) geta uppfyllt þessar forskriftir.

Laserskurðar- og prentunarkerfi

Hár-hraði, hár-upplausn slóðrakningargetu treysta á endurgjöfarupplausnina sem ljóskóðarar veita.

Læknisfræðileg myndgreining og rannsóknarstofutæki

Í hreinu og stýrðu umhverfi geta tölvusneiðmyndaskannar, segulómunarkranar og sjálfvirkur rannsóknarstofubúnaður nýtt sér að fullu nákvæmniskostina sem sjónkóðarar veita. Í þessu umhverfi er innrás mengunarefna almennt ekki vandamál.

Servo Motor Feedback í hreinu sjálfvirkniumhverfi

Pökkunarvélar, rafeindasamsetningarbúnaður og sjálfvirknikerfi lyfja í þessu hreina umhverfi, háupplausnin sem ljóskóðarar veita hjálpar til við að bæta nákvæmni lotutíma og endanleg vörugæði.


Þarftu hjálp við að velja rétta segulkóðarann?

Val á rétta umritaranum fer eftir vinnuumhverfi þínu, uppsetningarplássi, nákvæmniþörf, merkjaútgangi, hreyfigerð og uppbyggingu vélarinnar.

Ef búnaðurinn þinn virkar við rykugar, raka, feita, titrandi eða úti aðstæður, getur GME hjálpað þér að meta viðeigandi segulkóðalausn. Við getum stutt segulkóðara, segulmagnaðir vogir, segulmagnaðir hringir, skynjarasamsvörun og sérsniðna hönnun fyrir iðnaðarnotkun.

Deildu umsókn þinni, uppsetningarteikningu, nauðsynlegri nákvæmni, merkjaútgangi og vinnuskilyrðum með okkur. Lið okkar mun hjálpa þér að mæla með hagnýtri segulkóðalausn fyrir verkefnið þitt.

Niðurstaða

Segulkóðarar og sjónkóðarar eru báðir mikið notaðir fyrir stöðu-, hraða- og hreyfiendurgjöf. Rétt val fer eftir umsókn þinni.

Optískir kóðarar eru góður kostur þegar búnaðurinn þinn vinnur í hreinu umhverfi og krefst mjög mikillar upplausnar. Segulkóðarar henta oft betur þegar vélin þín stendur frammi fyrir ryki, olíu, raka, titringi, losti eða utandyra.

Fyrir framleiðendur iðnaðarbúnaðar er áreiðanleiki oft mikilvægari en fræðileg upplausn. Segulkóðari getur hjálpað til við að draga úr viðhaldi, bæta spennutíma og veita stöðuga endurgjöf í krefjandi umhverfi.

Ef þú ert að þróa vél eða sjálfvirknikerfi fyrir erfiðar iðnaðaraðstæður gætu segulkóðarar boðið upp á hagnýtari og áreiðanlegri langtímalausn-.
